Quelle-Last mit 4-Quadranten in einer Einheit:

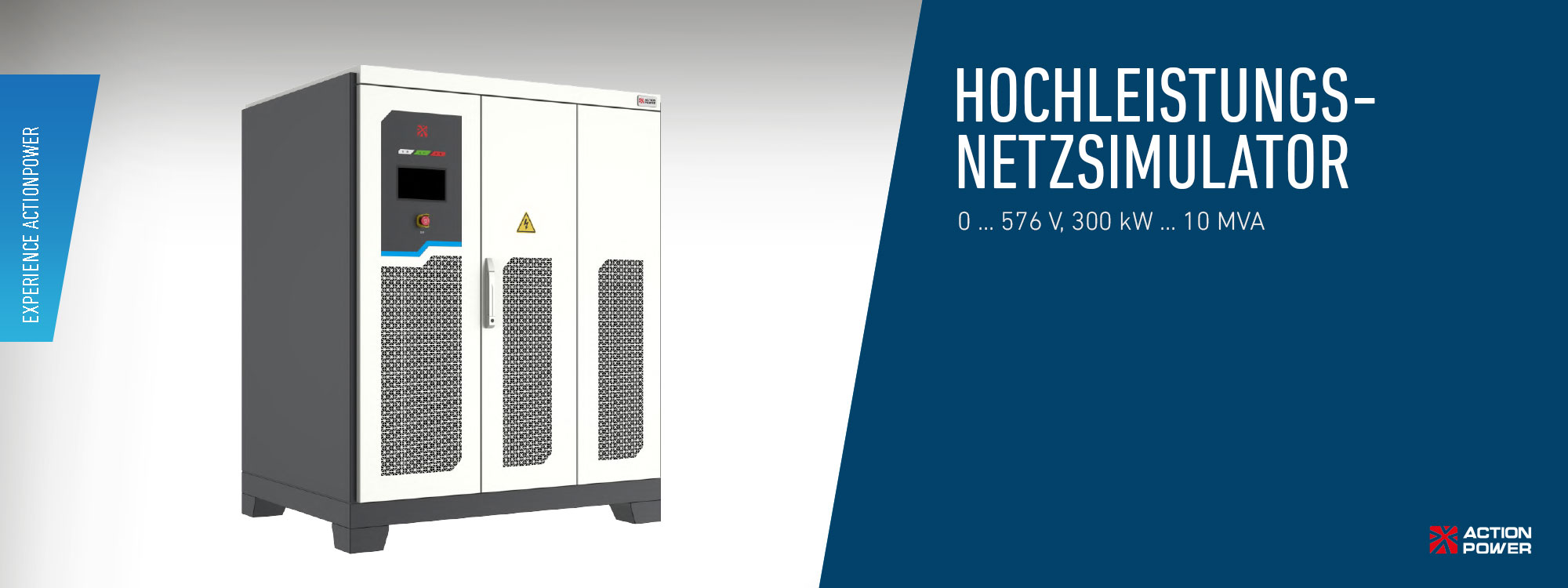

Unser TITAN Grid Simulator deckt alle vier Quadranten des kartesischen I-V-Systems ab. Er verfügt über eine automatische Quellen-Last-Umschaltfunktion. Damit kann er entweder eine Wechselstromquelle wie ein echtes Stromnetz oder eine Wechselstromlast emulieren. Letztere empfängt dann Strom vom Prüfling.

Der TITAN Grid Simulator ist das ideale Testsystem für die Netzkonnektivität und Anpassungsfähigkeit von PV-Wechselrichtern, V2G, EV-Ladegeräten, EVSE, Energiespeichersystemen, USV und AC/DC-Wandlern.

Regenerative Technologie für schnelleren ROI und Einsparungen bei den Testenergiekosten:

Der TITAN Grid Simulator ist ein hochentwickeltes Gerät, das als Wechselstromlast oder als Stromsenke für das zu testende Gerät (DUT) betrieben wird. Dabei kann er bis zu 94 % der Energie in das Stromnetz zurückführen, anstatt sie wie bei einer konventionellen Lastbank als Wärme abzuführen.

Die regenerative Energie hat einen Leistungsfaktor (PF) von 0,99 und eine Gesamtklirrfaktor (THD) von weniger als 3 %. Die eingesparten Energiekosten führen zu einer deutlich verbesserten Kapitalrendite und verkürzen die Amortisationszeit nach der Implementierung der Testsysteme.

MW-Level-Netzsimulation mit konsistenter Dynamik:

TITAN ist die Lösung für die Simulation von Stromnetzen im Versorgungsmaßstab. Die Parallelschaltung mehrerer regenerativer Netzsimulatoren ermöglicht die Skalierung der Systemkapazität auf Multi-MVA-Niveaus. Dabei bleiben synchronisierte Steuerung und konsistente dynamische Leistung erhalten.

Der Parallelbetrieb wird auf der Steuerungsebene koordiniert. So stellen wir eine genaue Leistungsaufteilung, Phasenausrichtung und ein konsistentes Übergangsverhalten über alle Einheiten hinweg sicher.

Diese Fähigkeit ist entscheidend für netzgebundene Testszenarien wie groß angelegte Wechselrichter für erneuerbare Energien, Energiespeichersysteme, Ladeinfrastrukturen für Elektrofahrzeuge und Stromumwandlungsplattformen. Inkonsistenzen zwischen parallel geschalteten Quellen können das Netzverhalten verzerren oder die Testgültigkeit beeinträchtigen. Die parallele Architektur von TITAN garantiert auch bei Leistungen im MW-Bereich Netzsimulationsgenauigkeit, schnelle transiente Reaktionen und eine hohe Regelungsgenauigkeit.

Hohe Präzision, Reaktionsfähigkeit und Dynamik:

Unser TITAN Grid Simulator ist das Nonplusultra: Er zeichnet sich durch eine extrem schnelle Spannungsanstiegsgeschwindigkeit von 1 V/μs und eine exzellente Wechselstromquelle mit einer Verzerrung von maximal 0,5 % THD aus. Das System bildet Netzanomalien wie vorübergehende Spannungsunterbrechungen dynamisch und präzise nach, als handele es sich um reale Szenarien.

Benutzerdefinierte Steuerung unabhängig für jede Spannungsphase:

Der TITAN Grid Simulator ist die Lösung für die unabhängige Phasensteuerung. Er emuliert Phasenungleichgewichte und -verschiebungen im Bereich von bis zu 359,9° Phasenwinkel mit einer Auflösung von 0,1°. Jede der drei Wechselstromphasen kann individuell konfiguriert werden. Anwendungsemulationsszenarien umfassen Phasenänderung, Frequenzänderung, Spannungsänderung, Phasenteilung usw.

Benutzerdefinierte Oberschwingungen und Interharmonische Injektion:

Der TITAN Grid Simulator ist die Lösung für die Prüfung von Leistungselektronik unter verzerrten Netzbedingungen. Mit seinen umfangreichen Funktionen zur Simulation von Oberschwingungen und Interharmonischen ist er das Nonplusultra. Der Simulator erzeugt Oberschwingungen bis zur 50. Ordnung bei 50 Hz und 60 Hz.

Niederspannungs- und Hochspannungs-Ride-Through-Tests:

Der TITAN Grid Simulator ist die ideale Wechselstromquelle für die Durchführung von LVRT- und HVRT-Prüfanwendungen gemäß VDE-AR-N 4105. Seine schnelle Spannung und Anstiegs- und Abfallzeit von 1 ms, die Anstiegsgeschwindigkeit von 1 V/μs und die Phasensteuerungsfähigkeit machen ihn zu einem unentbehrlichen Werkzeug. Die einstellbaren Triggerphasenwinkel unterstützen die Ein-/Zwei-/Dreiphasenprüfungen und erfüllen damit die hohen Anforderungen anderer Anwendungsstandards für netzgebundene Prüflinge.
